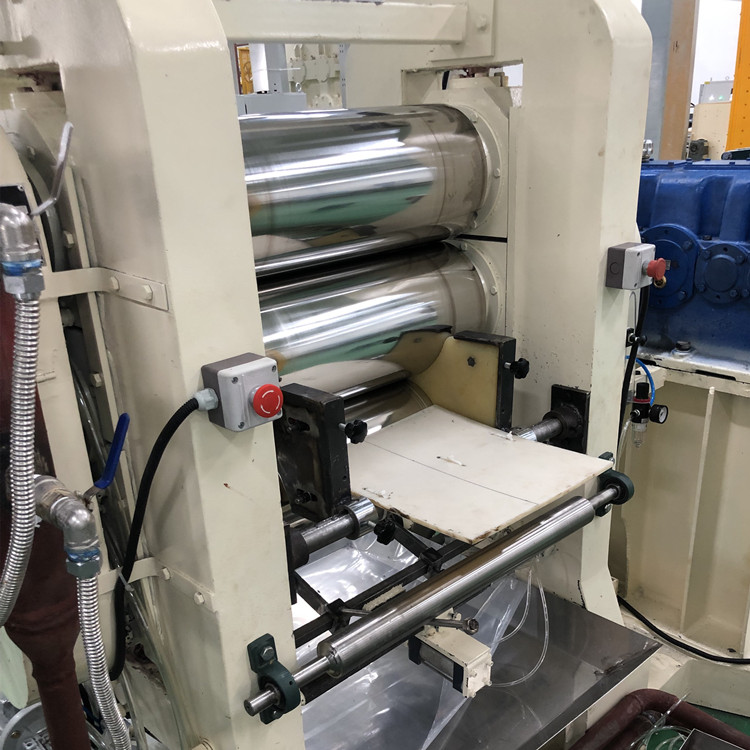

三輥壓延機生產線變頻調速系統技術

  無錫合豐機械生產的三輥壓延機生產線主要是生產飛機輪胎生產線，三輥壓延機生產線的生產工藝流程及控制要求需要具有一整套高質量的變頻調速系統的技術設計。它的生產工藝流程是簾布放布機-接頭硫化機-前三輥電機-貯步架-前四輥電機-干燥機-輥輥壓延主機-（主機1和主機2）-后四輥電機-2臺卷取機-倉庫 。

  三輥壓延機生產線的控制要求是在壓延前，必須給干燥輥加熱60°~80°，使簾布能夠烘干水分，同時，給主輥加熱至70°左右，避免橡膠遇到冷卻而硬化。所有的變頻電機可單動也可聯動。聯動時，前四主機和后四主機不允許單動，而前三機可以單獨停，這樣便于簾布的硫化接頭，因有貯布架，也不影響后面的正常工作，卷取裝置也可單獨停，便于2臺卷取的換卷。兩臺壓延主機必須同時起、?；蚣訙p速，并且，控制要求和技術指標完全相符合。前張力區的張力設置最大為1000kg，通過前四電機來控制，后張力區的張力設置為1500kg，由后四電機來控制。
  在給定壓延張力情況下，三輥壓延機生產線其壓延速度通過改變主機速度來達到。壓延速度↑→前張力↑→通過控制器使前四電機升速→使前張力維持不變；同理后張力↓→使后四電機升速→后張力維持不變。從而在聯動時使主機前后電機的速度達到完全一致的協調。 前四輥的開卷機電動機工作情況應該保證當給定張力小于ZL1所檢測的實際張力時，電動機做電動運行，當給定張力大于實際張力時，電動機做發電運行，當實際張力小于150kg時，系統為電流、速度環結構，當給定張力不小于150kg時，系統自動轉入電流、張力環結構；斷帶時，實際張力為0，則自動轉到電流、速度環雙閉環結構。

  三輥壓延機生產線變頻調速系統的技術設計要求應當滿足穩態無靜差：≤5%，空載起動至額定轉速的超調量?n%≤10%，張力超調量≤10%。無錫市合豐機械設備廠推薦產品：硅膠擠出機 硅膠管擠出機 硅膠條擠出機 橡膠擠出機 臺式切膠機 橡膠裁斷機 壓延機 二輥壓延機 三輥壓延機 四輥壓延機 塑料壓延機 橡膠壓延機 四柱液壓機 單柱液壓機 龍門液壓機 校直液壓機
