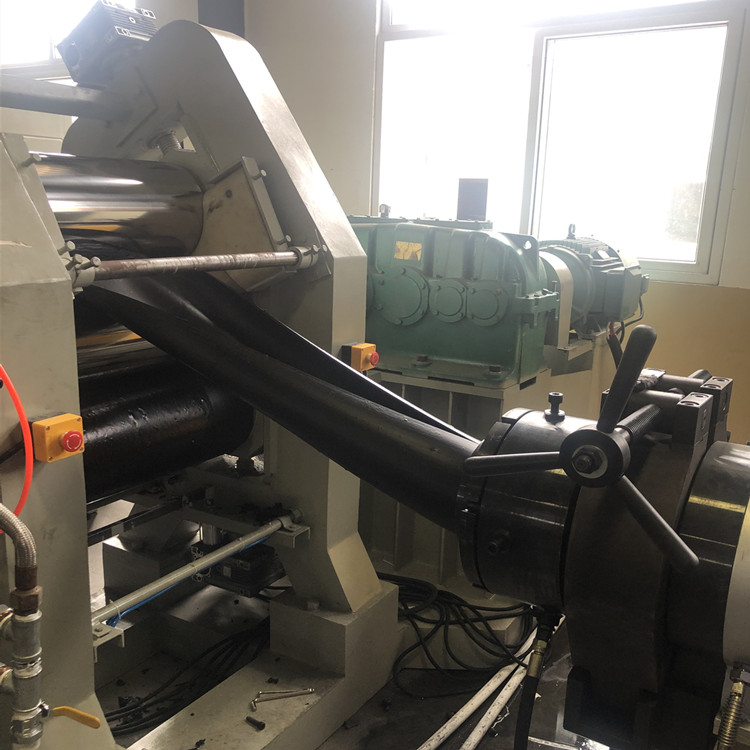

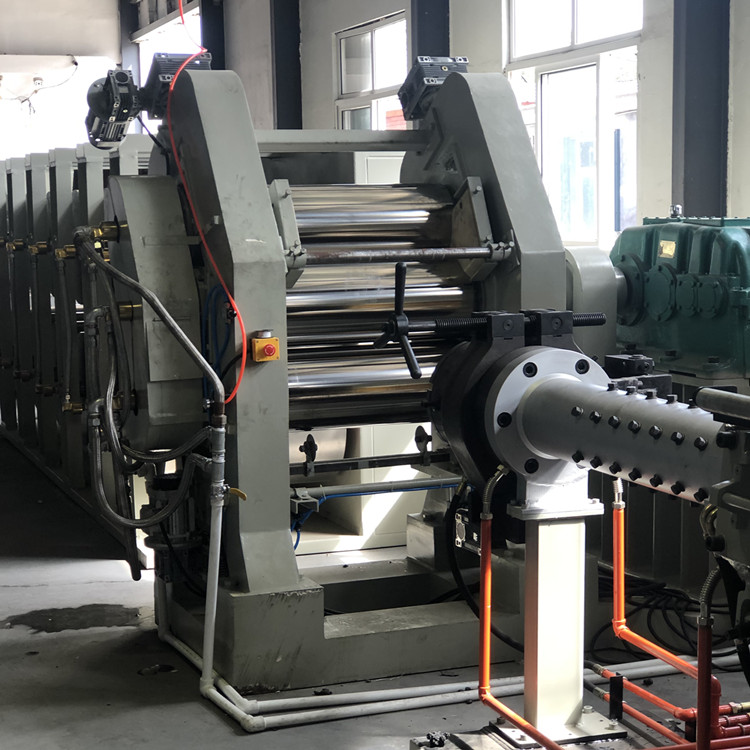

本機為橡膠擠出機，主要由電機、減速機、機頭（按用戶要求定制）、液壓抱箍、強制喂料裝置、銷釘機筒、螺桿等組成。作用是把片狀的橡膠半成品，經本機的混煉、冷卻，配合機頭模具生產橡膠制品的設備。XJD-150X16銷釘冷喂料擠出機廠家無錫市合豐機械設備廠論擠出機的主要技術參數及配置，銷釘冷喂料在橡膠擠出機中是一款擠出更加高效的設備，它比較同型號的擠出機產量要高很多很多。

XJD-150X16銷釘冷喂料擠出機的主要技術參數及配置：

一、工作條件

1、動力條件

（1）供電電源：～380VAC/50Hz，3相。

（2）冷卻水：0.2-0.4MPa，溫度為25-30℃。

（3）溫控裝置冷卻水：0.2-0.4MPa，溫度為環境溫度。

2、環境溫度：10~40℃

3、相對濕度：5~95%，無凝露

4、設備使用班次：三班連續生產（7天/周）

5、原料性能要求

（1）膠料硬度：≤邵氏A90。

（2）膠料門尼粘度：ML（1+4）100℃ 45-90。

二、擠出機主要性能及技術參數

1、主要技術參數

（1）螺桿直徑  ：Φ150mm

（2）長徑比L/D ：16：1

（3）螺桿轉速 ： 4-45r/min

（4）螺桿驅動電機： 185kw  Z4-250-21直流電機

（5）生產能力：     Max. 1500 Kg/hr

（6）減速箱：     硬齒面減速箱ZLY420（1：33.5）

（7）加熱冷卻方式

*模溫機              4區模溫機

*加熱功率             6KW/區

2、中心高度：         1000mm

三、主要配置

1、機筒

機筒為焊接式機筒，鉆孔冷卻式結構，銷釘數量10排X8個銷釘。機筒材質為38CrMoAlA，工作面氮化層硬度≥HV900，氮化層深度≥0.50mm。

2、螺桿

螺桿材質為優質氮化鋼，表面粗糙度小于Ra0.4；螺桿材料為38CrMoAlA ，工作面氮化層硬度≥HV900，氮化層深度≥0.50mm。

3、襯套

襯套為來復線結構，材料為38CrMoAlA，工作面氮化層硬度≥HV950，氮化層深度≥0.50mm。

4、強制喂料裝置

由喂料座、喂料輥、襯套、齒輪組成。喂料輥表面硬化處理,喂料輥由減速機輸出軸通過齒輪帶動，齒輪具有足夠的強度及耐磨性能。喂料輥的兩側設有返膠裝置裝置，喂料座體通冷卻水冷卻。

5、減速箱

（1）硬齒面減速箱，齒輪材料采用優質低碳合金鋼滲碳、淬火、磨齒處理。齒輪副傳動精度6級。滿載下，齒輪噪音＜85db。

（2）減速箱內齒輪、軸承采用稀油潤滑，并帶有由獨立的潤滑油泵，及過濾器、油壓表等組成的潤滑系統，銷釘冷喂料擠出機廠家介紹，以便于齒輪及軸承進行強制潤滑。

6、模溫機

（1）溫度調節范圍：40～98℃

（2）控制精度：±1℃

（3）溫控原理：采用閉路循環，熱交換水冷卻或加熱

（4）元內循環介質為工廠自來水,外循環為冷卻水。

（5）整體電氣控制面板，由溫控儀表設定和顯示溫度。

（6）具有自動排氣裝置。

（7）具有防干燒功能。

（8）具有超溫保護功能。

（9）采用機電一體化的框架結構。

四、出片機頭

1、機頭幅寬：             1100mm

2、模口間隙：             5-12mm（可調）

3、溫控：采用閉路循環，熱交換水冷卻或加熱

4、結構功能概述

5、衣架式內流道，內附阻尼條，可對出片厚度微調。

6、液壓控制模具的開合。

五、電氣控制系統

1、擠出機電機采用直流電機。

2、采用高溫熔體壓力傳感器檢測機頭壓力（用戶選配），并具有超壓停機保護功能。

3、擠出機和機頭溫度采用PID控制，通過循環水將各段溫度恒定在設定值上。

4、操作電氣箱上，銷釘冷喂料擠出機廠家介紹，具有電流、螺桿轉速、機頭壓力等顯示，具有急停、螺桿轉速手工微調節等功能。
